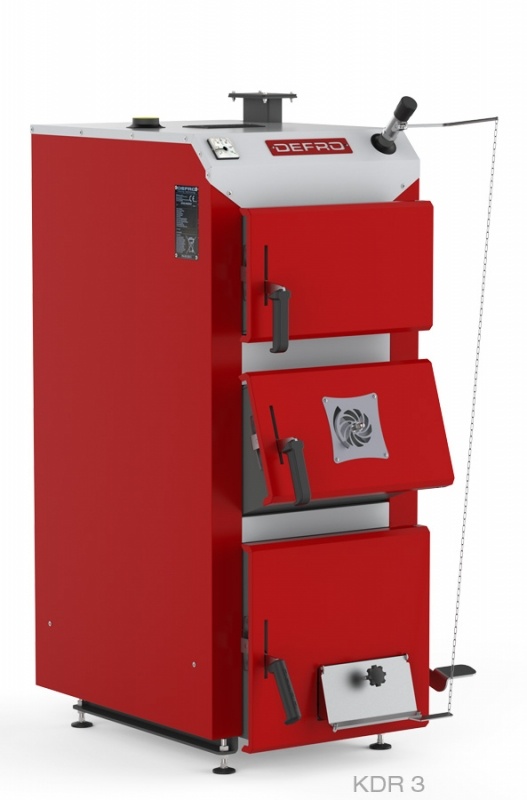

KDR 3

Disponibilité	jusqu’à épuisement des stocks
Puissances disponibles	12,15,20,25,30,35,40,50 kW
Classe d’efficacité énergétique	D
Régulation	–
Équipements standards	–
Équipements optionnels	Pieds réglables, régulateur de tirage

Description

Spécification

Téléchargement

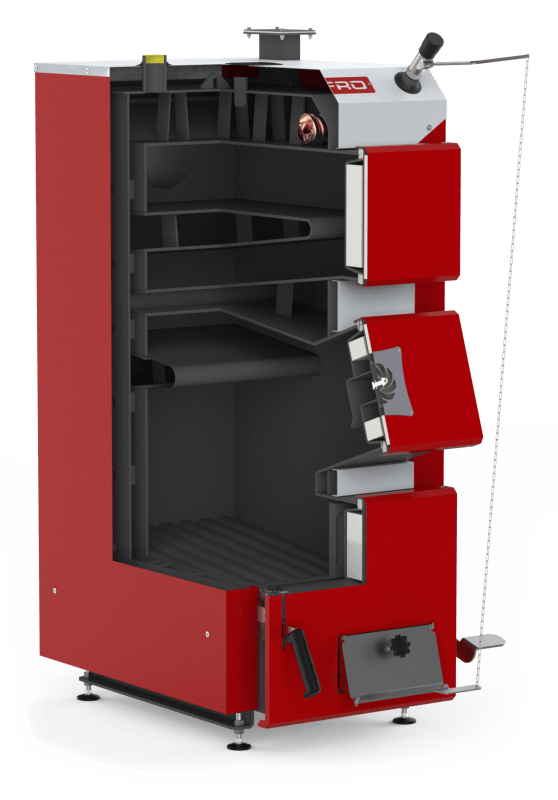

Les chaudières KDR 3 sont conçues pour brûler des combustibles solides, en particulier sous la forme de bûches de bois. La grande taille de la chambre de combustion permet une durée de chauffe plus longue. La chaudière fonctionne avec un tirage naturel et ne nécessite pas de raccordement électrique. L’air nécessaire à la combustion est régulé par un volet articulé dans la porte qui peut être réglé manuellement ou par le biais du tendon régulateur de tirage. L’échangeur de chaleur est fabriqué en acier d’une épaisseur de 6 mm et isolé avec de la laine minérale pour réduire au minimum la déperdition de chaleur. Sa garantie de 4 ans et son haut rendement en font une excellente chaudière à bois.

	Garantie de 4 ans sur l'étanchéité de l'échangeur de chaleur, 2 ans pour les autres éléments
	Echangeur de chaleur en acier certifié de haute qualité
	Rendement élevé (jusqu'à 83%) grâce à la récupération de la chaleur des évacuations
	Version NZ pour l'utilisation en circuit fermé
	Grande chambre de combustion
	Régulation mécanique du processus de combustion
	Régulation de l'entrée d'air secondaire
	Ventilateur installé en usine
	Grille refroidie à l'eau
	Pression de fermeture des portes ajustable
	Régulateur de tirage adaptable
	Large gamme de puissance

Spécification / Type de chaudière		12	15	20	25
Plage de puissance	kW	3,6 - 12	4,5 - 15	6,0 - 20	7,5 - 25
Surface des échangeurs	m²	1.4	1.8	2.2	2.4
Surface chauffée ⁽¹⁾	m²	jusqu'à 150	jusqu'à 200	jusqu'à 220	jusqu'à 250
Capacité du chargement	kg	~ 18	~ 24	~ 31	~ 36
Rendement	%	~ 82,2-83
Classe d'efficacité énergétique	-	D
Pression max. admissible	bar	1,5
Tirage requis	Pa	22	24	26	28
Température min./max. de débit	° C	65/90
Poids ⁽²⁾	kg	243	299	336	364
Capacité du réservoir d'eau	l	62	82	106	115
Section de la cheminée	cm x cm	14x14			16x16
Section de la cheminée	Ø mm	160			170
Hauteur min. de la cheminée	m	6		7	8
Dimensions
Largeur	mm	547	597	597	647
Profondeur	mm	905	963	1080	1080
Hauteur	mm	1284	1350	1350	1350
Diamètre évacuation des fumées	mm	159	159	159	178

⁽¹⁾ La surface chauffée maximale est estimée pour une demande de chaleur unitaire q = 95 W/m² et pour les pièces d'une hauteur de 2,5 m ⁽²⁾ Le poids de la chaudière dépend de son équipement.

Spécification / Type de chaudière		30	35	40	50
Plage de puissance	kW	9 - 30	10,5 - 35	12 - 40	15 - 50
Surface des échangeurs	m²	2.7	3.2	3.6	4.3
Surface chauffée ⁽¹⁾	m²	jusqu'à 300	jusqu'à 350	jusqu'à 400	jusqu'à 500
Capacité du chargement	kg	~ 58	~ 85	~ 85	~ 122
Rendement	%	~ 82,2-83
Classe d'efficacité énergétique	-	D
Pression max. admissible	bar	1,5
Tirage requis	Pa	30	31	32	34
Température min./max. de débit	° C	65/90
Poids ⁽²⁾	kg	404	476	511	589
Capacité du réservoir d'eau	l	127	146	151	185
Section de la cheminée	cm x cm	17x17	18x18	19x19	21x21
Section de la cheminée	Ø mm	190	200	210	230
Hauteur min. de la cheminée	m	8		9
Dimensions
Largeur	mm	647	747	747	797
Profondeur	mm	1088	1088	1088	1088
Hauteur	mm	1550	1550	1650	1800
Diamètre évacuation des fumées	mm	178	178	194	244
